メンテナンスフリー無線CTセンサー
Pressac Sensing 3クランプCTセンサー

動作に必要なエネルギーは自給自足!
「環境発電」技術を用いた CTセンサー

pressac


  • 専用電源を必要としないワイヤレス交流CTセンサーです
  • クランプ内を通過する電流で電磁誘導させ発電・
    蓄電し、そのエネルギーを利用して動作します
  • 3つの電流クランプを個別に測定し、レポートします
  • 測定値と「センサー固有のID」を無線送信します
  • 60A、200A、600Aのラインナップを揃えています



特長

  • 簡単に設置できる!その後はメンテナンスフリー
    • ワイヤレスだから配線工事不要、簡単に取付けられます
    • 送信に必要なエネルギーは電磁誘導で発電するから電池交換の時期・費用・手間を心配する必要がありません
      もちろん専用電源も必要ありません
  • 広い通信エリア
    • 特定小電力無線規格(920MHz帯)を採用することで屋外見通し環境下にて150m以上のエリアをカバーします※通信エリア(距離)は周囲環境により変わります

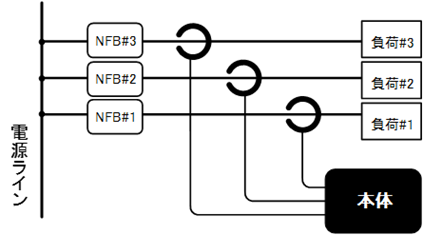

設置イメージ



設置イメージ

製品仕様

電源電磁誘導
測定範囲/精度1~60A、2~200A、2~600A(AC 50-60Hz)/FSD±1%
測定周期約30秒間隔
電文内容各電流クランプの測定電流値とセンサー固有のID
計測に必要な電流値が不足した時の通知
無線仕様プロトコル:EnOcean(EEP:D2-32-02)/変調方式:FSK/周波数:928.35MHz
データレート:125kbps/送信出力:0dBm/認証規格:ARIB STD T-108
動作環境温度:-5℃~+40℃
防塵防水性能IP20相当
本体サイズ38mm×55mm×14mm
クランプ部サイズ60A :24mm×26mm×34mm 対応ケーブル径:13mm以下
200A:35mm×45mm×65mm 対応ケーブル径:24mm以下
600A:65mm×41mm×85mm 対応ケーブル径:36mm以下
概略重量60A:250g/200A:600g/600A:1.3kg
